🛣[Deep Learning]Stanford CS224w:Machine Learning with Graphs

想说的话🎇

🔝课程网站：http://web.stanford.edu/class/cs224w/

👀一些资源: B站精讲：https://www.bilibili.com/video/BV1pR4y1S7GA/?spm_id_from=333.337.search-card.all.click&vd_source=280e4970f2995a05fdeab972a42bfdd0

https://github.com/TommyZihao/zihao_course/tree/main/CS224W

Slides: http://web.stanford.edu/class/cs224w/slides

Prediction with GNN

  • Node-level prediction

After GNN computation, we can get node embeddings:\(\{ \mathbf{h}_v^{l} \in \mathbb{R}^d, \forall v \in G \}\)

\[ \hat{y}^v = Head_{node} (\mathbf{h}_v^{l}) = \mathbf{W}^{H} \mathbf{h}_v^{l} \]

其中\(\hat{y}^v \in \mathbb{R}^k\)来表示要分类的k类

  • Edge-level prediction
\[ \hat{y}^{uv} = Head_{edge} (\mathbf{h}_v^{l}, \mathbf{h}_v^{l}) \]

(1)Concatenation + Linear

\[ \hat{y}^{uv} = Linear(Concat(\mathbf{h}_v^{l}, \mathbf{h}_u^{l})) \]

(2) Dot product

\[ \hat{y}^{uv} = (\mathbf{h}_u^{l})^T \mathbf{h}_v^{l} \]

This approach only applies to 1-way prediction (e.g., link prediction: predict the existence of an edge)

  • Graph-level prediction
\[ \hat{y}^{G} = Head_{graph} ( \{\mathbf{h}_v^{l}, \forall v \in G \}) \]

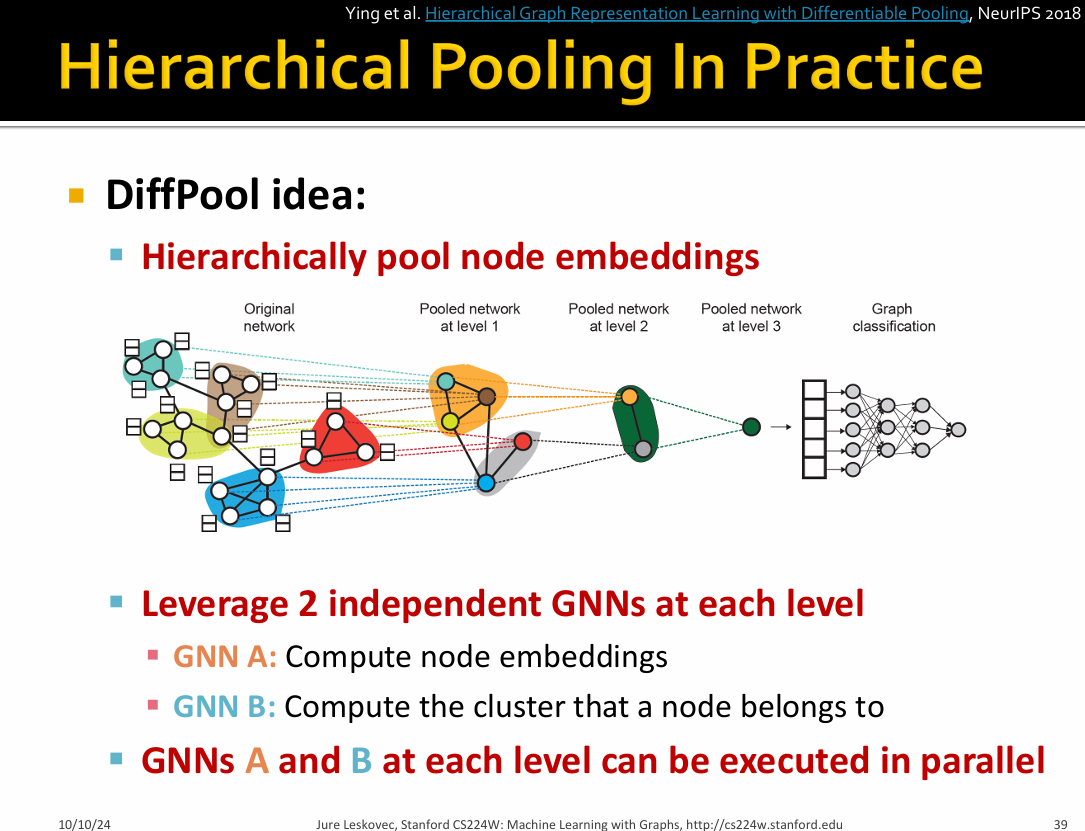

Hierarchical Pooling: 分层池化方法

论文地址：Hierarchical Graph Representation Learning with Differentiable Pooling

Code: Diffpool

对于常见的图分类任务，标准的方法是为图中的所有节点生成embedding，然后对所有节点的embedding进行全局pooling。但这种全局pooling方法忽略了图中可能存在的层次结构。而DiffPool是一种可微分的图池化模块，可以层次化和端到端方式适应各种图神经网络架构。

定义图\(\mathbf{G}:(A, F)\)，其中\(A \in \{ 0, 1 \}^{n \times n}\)是一个邻接矩阵，\(F \in \mathbb{R}^{n \times d}\)是节点的特征矩阵。假设一个有标签的图集为\(\mathcal{D}=\left\{\left(G_{1}, y_{1}\right),\left(G_{2}, y_{2}\right), \ldots\right\}\)。

图分类任务的目标是学习一个映射函数：\(f : \mathcal{G} \rightarrow \mathcal{Y}\)。

\[ H^{(k)} = M(A,H^{(k-1);\theta^{(k)}}) \]

其中\(H^{k} \in \mathbb{R}^{n \times d}\)是第k层节点表示，\(M\)是消息传递函数，依赖于邻接矩阵和可训练的参数\(\theta^{(k)}\)。如GCN实现的为：

\[ H^{(k)} = \operatorname{ReLU}\left(\tilde{D}^{-\frac{1}{2}} \tilde{A} \tilde{D}^{-\frac{1}{2}} H^{(k-1)} W^{(k-1)}\right) \]

其中\(\tilde{A} = A+I, \tilde{D}=\sum_j \tilde{A}_{ij}\)。本文中的DiffPool可以使用任意一个消息传递函数模块\(M\)，可写成\(Z=GNN(A, X)\)。\(Z=H^{(k)} \in \mathbb{R}^{n \times d}\)，其中\(K\)的范围通常为2~6。

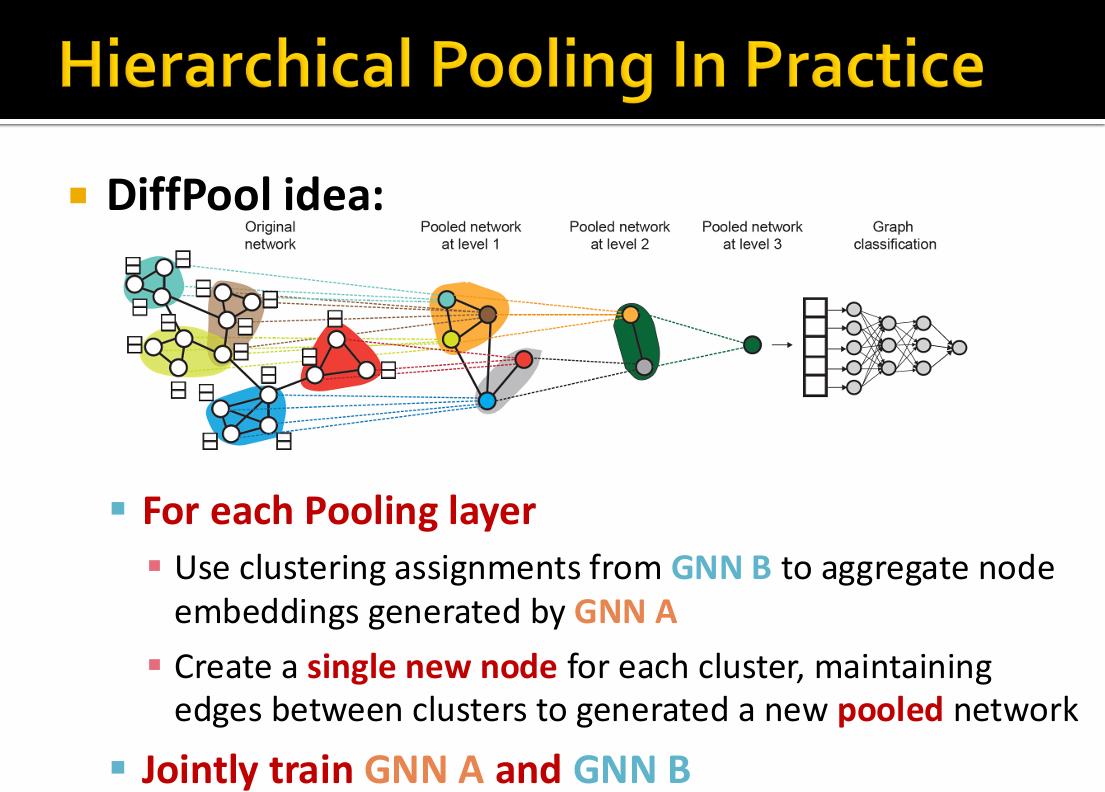

本文的目标是建立一个通用的、端到端的、可微的能够stack多个GNN的层次化模型

我们寻求一种策略来在\(n\)个节点的原图基础上生成\(m<n\)个节点的新粗化图，并且具有写的邻接矩阵\(A'\)以及节点embedding \(Z' \in \mathbb{R}^{m \times d}\)，再输入到另一个GNNlayer中，整个过程可以重复\(L\)次，生成一个具有\(L\)个GNNlayer的模型。

\[ \begin{aligned} X^{(l+1)} &= {S^{(l)}}^T Z^{(l)} \in \mathbb{R}^{n_{l+1} \times d} \\ A^{(l+1)} &= {S^{(l)}}^T A^{(l)} S^{(l)} \in \mathbb{R}^{n_{l+1} \times n_{l+1}}\\ \end{aligned} \]

其中\(S^{(l)} \in \mathbb{R}^{n_l \times n_{l+1}}\)定义为第\(l\)层学到的cluster assignment matrix，\(n_l\)表示在第\(l\)层的节点数，\(n_{l+1}\)表示在第\(l+1\)层的节点数（\(n_l > n_{l+1}\)）

\[ \begin{aligned} Z^{(l)} &= GNN_{l,embed}(A^{(l)}, X^{(l)}) \\ S^{(l)} &= \operatorname{Softmax}\left(GNN_{l,pool}(A^{(l)}, X^{(l)}) \right) \\ \end{aligned} \]

其中，softmax是对每一行进行softmax。得到\(l\)层各个节点划分到\(l+1\)层各个cluster的概率。

在倒数第二层的\(S\)被指定为一个全为\(1\)的列向量，表示最后一层只有一个类别。所有的节点被分配到这个类别产生的embedding代表整个图。

在实践中，仅使用图分类任务中的梯度信号来训练pooling GNN可能很困难。因此引入两个正则化\(L_{LP}\)和\(L_E\):

  • Auxiliary Link Prediction Objective: \(L_{LP}=|| A^{(l)} - S^{(l)} {S^{(l)}}^T ||_F (，where \(|| \cdot ||_F\) denotes the Frobenius norm。Frobenius norm 表示矩阵中每个元素平方和再开方，即\)L_{LP}\)表示\(A^{(l)}\)与\(S^{(l)}{S^{(l)}}^T\)之间的距离要尽可能接近。

\(S^{(l)} \in \mathbb{R}^{n_l \times n_{l+1}}\)是第\(l\)层的assignment matrix，表示将第l层的\(n_l\)个节点分配到第\(l\)层的\(n_{l+1}\)个节点。\(S^{(l)}_{ik}\)表示将第l层的第\(i\)个节点分配到第\(l+1\)层的第\(k\)个cluster的概率。\({(S^{(l)} {S^{(l)}}^T)}_{ij} = \sum_k S^{(l)}_{ik} {S^{(l)}_{kj}}^T\)，即i节点与j节点映射到下一层同一个cluster的概率对应相乘再相加，两个节点之间映射到同一个cluster的概率越大， \({(S^{(l)} {S^{(l)}}^T)}_{ij}\)数值越大。通过最小化\(L_{LP}\)，可以使得连接强度越大的两节点更容易被映射到同一个cluster上。

  • Entropy Regularization: \(L_E = \frac{1}{n} \sum_{i=1}^n H(S_i)\)

\(S_i\)表示第i个节点映射到下一层每个cluster的概率，所以应该是一个接近one-hot的向量，最优情形是第i个节点只映射到下一层的一个cluster。\(H(S_i)\)表示熵函数，熵表示体系分布的混乱程度，通过减小熵的方式减少映射分布的不确定性。

\[ \text{Information Entropy:} \ H(X) = - \sum_{i=1}^n p(x_i) \log{(p(x_i))} \]

最优情形是，第i个节点只映射到下一层的一个cluster，熵\(H(S_i)\)为0。

Dataset Split:Fixed split/Random split
